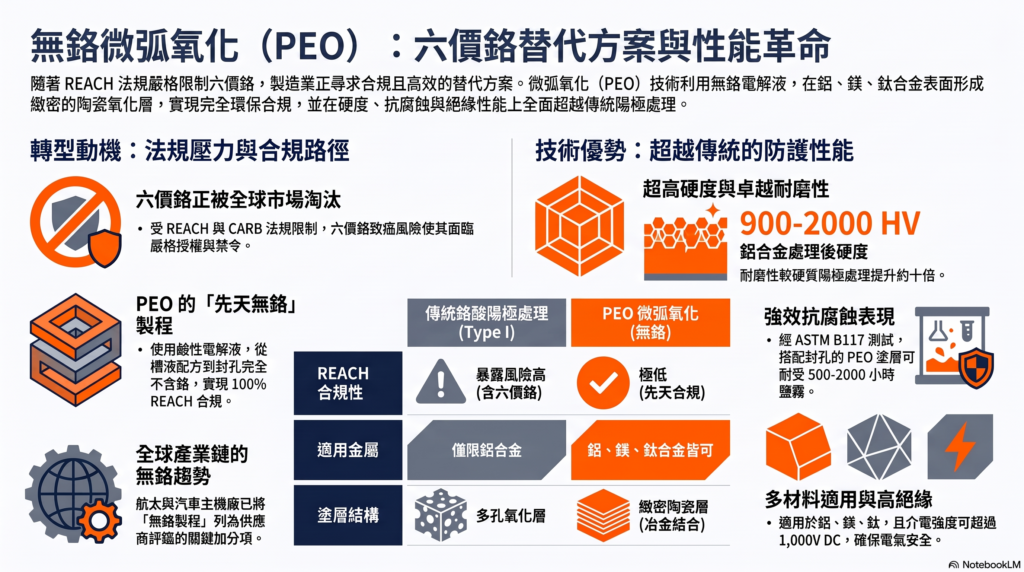

六價鉻（Cr(VI)）數十年來一直是金屬表面防蝕處理的核心技術，從鉻酸陽極處理到鉻酸鹽轉化塗層皆仰賴它。然而,六價鉻已被證實為人類致癌物,各國法規正逐步收緊其使用範圍。在 REACH 法規下,六價鉻化合物被列入高度關注物質（SVHC）清單,歐盟針對航太電鍍與塗料系統中六價鉻的授權使用範圍與期限也持續縮減,即便業界仍在處理個案授權與落日條款。對鋁、鎂、鈦合金零件製造商而言,問題已不再是「是否該淘汰六價鉻」,而是「該用什麼技術取代它,同時不犧牲抗腐蝕與耐磨性能」。
微弧氧化（Plasma Electrolytic Oxidation, PEO,又稱 MAO 微弧氧化）正是目前最成熟的解方之一。本文將說明六價鉻為何逐步遭到淘汰、PEO 如何在不使用六價鉻的情況下達到同等甚至更佳的防護效果,以及它與硬質陽極處理、傳統鉻酸陽極處理的差異比較。
六價鉻化合物多年前即被歸類為致癌與致突變物質,並列入歐盟 SVHC 清單,持續使用須經 REACH 授權。此後,受限的六價鉻化合物清單不斷擴增,而航太產業使用鉻酸陽極處理與六價鉻塗料添加劑的授權,也僅獲得有限期限的核准,而非長期有效。除了 REACH 之外,美國加州空氣資源局（CARB）等地方法規對六價鉻的修正案,也對供應全球市場的電鍍與表面處理廠商形成額外壓力。
實務上的影響是：航太、國防、汽車與電子產業的主機廠與一階供應商,正日益要求供應商採用無鉻製程,甚至在供應商評鑑中將其列為加分項目,而這往往遠早於任何強制合規期限。
PEO 是一種電化學製程,利用鹼性電解液（通常為矽酸鹽、磷酸鹽或鋁酸鹽系統）中的高電壓脈衝,在零件表面產生微電漿放電。這些放電反應會將基材表層直接轉化為緻密、陶瓷般的氧化層,並與基材形成冶金結合,而非單純鍍附在表面上。
由於 PEO 所使用的電解液本質上即為鹼性且不含鉻,因此整個製程從槽液配方到後段封孔處理,完全不需要使用六價鉻。已發表的鎂合金無鉻防護策略文獻回顧指出,PEO（連同三價鉻與稀土轉化塗層）是目前最主要的替代技術之一,原因正是它能在完全不依賴六價鉻化學反應的前提下,形成緻密且附著力佳的氧化層。無論是鋁、鎂或鈦,PEO 都是「先天合規」的解決方案,而非事後改良配方的權宜之計。

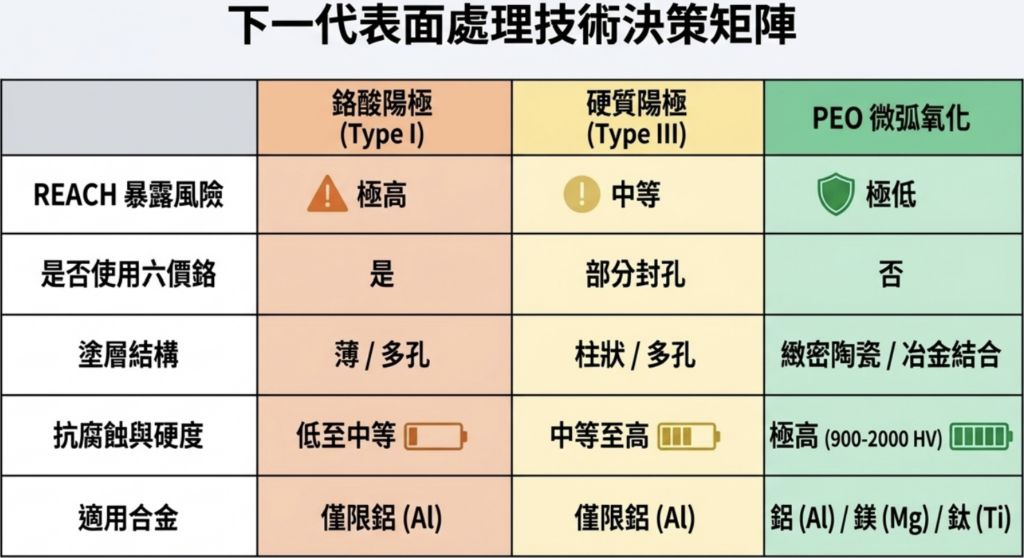

| 特性 | 鉻酸陽極處理（Type I） | 硬質陽極處理（Type III） | PEO 微弧氧化 |
|---|---|---|---|
| 是否使用六價鉻 | 是 | 部分製程（封孔步驟） | 否 |
| 塗層結構 | 薄、多孔氧化層 | 柱狀、多孔氧化層 | 緻密陶瓷層,與基材冶金結合 |
| 典型硬度 | 低至中等 | 中等至高 | 高（鋁材可達900–2000 HV） |
| 抗腐蝕性能 | 需搭配鉻酸鹽封孔 | 良好,視厚度而定 | 強;搭配封孔常達500–2000小時以上中性鹽霧 |
| 介電／絕緣性能 | 有限 | 有限 | 高,適用於電池外殼、匯流排 |
| REACH／SVHC 暴露風險 | 高 | 中等（視封孔製程而定） | 極低——製程不含六價鉻 |
| 適用合金 | 僅限鋁 | 僅限鋁 | 鋁、鎂、鈦皆適用 |
獨立製程回顧研究指出,在部分鋁合金上,PEO 塗層的耐磨性可比硬質陽極處理提升約一個數量級,主因在於 PEO 的緻密阻障層,不像硬質陽極處理的柱狀微孔結構,一旦磨損露出基材便失去防護力。鹽霧測試通常以 ASTM B117 為基準,搭配適當封孔的 PEO 塗層,測試結果經常遠超過許多鋁材表面處理規範所要求的168–336小時門檻。
實際數值會因合金與製程設計而異,但已發表的數據範圍可提供參考：
塗層厚度通常可依應用需求在約10–300 μm 之間調整,並可視需要疊加封孔或薄型複合面層,以提升低摩擦或耐化學腐蝕性能,例如接觸海水或製程藥液的泵浦、閥件等零組件。
PEO 塗層符合 REACH 規範嗎? 是的。PEO 全程使用鹼性、不含鉻的電解液,因此不會引入六價鉻或其他 SVHC 清單物質超過 REACH 法規門檻,這點與鉻酸陽極處理或鉻酸鹽轉化塗層截然不同。
PEO 是否優於硬質陽極處理? 在耐磨與抗腐蝕性能方面,PEO 通常優於硬質陽極處理,尤其是耐磨耗性;此外 PEO 還能處理硬質陽極處理無法適用的鎂合金與鈦合金。對於性能需求較低的鋁合金零件,硬質陽極處理仍是成本較低的有效選項。
PEO 塗層可以用在鎂合金上嗎? 可以——PEO 是目前針對鎂合金最有效的無鉻防蝕策略之一,而鎂合金若不使用六價鉻化學處理,原本就相當難以有效防護。
無鉻 PEO 塗層與陽極處理相比成本如何? 由於能耗較高、製程控制較複雜,PEO 的單件加工成本通常高於一般陽極處理。但若將 REACH 合規風險、塗層失效返工成本,以及同一合格製程即可處理鎂、鈦合金等因素納入考量,整體擁有成本往往更具優勢。
銳鎂科技專精於鋁、鎂、鈦合金的 MAO/PEO 表面處理產線設計與代工服務,打樣最快3–5個工作天回覆,並為每個專案提供完整的鹽霧、介電、耐磨與熱震測試報告。若貴公司的供應商評鑑正朝無鉻表面處理方向推進,歡迎聯絡銳鎂科技討論導入驗證計畫,或參閱我們完整的 PEO/MAO 表面處理技術服務內容。
